Ku频段768阵元相控阵天线发射子阵 X·TenThu-U768T-G3

Ku频段768阵元相控阵天线发射子阵 X·TenThu-U768T-G3

产品优势:

· Ku频段二维电扫有源相控阵发射天线

· 基于自主知识产权硅基beam former芯片

· 支持任意线极化、左、右旋圆极化,极化切换时间<0.5ms

· 集成波束成型算法,指向切换时间<300us

· 大扫描角,离轴角扫描范围:0~75°

· 已校准,易安装,即插即用

· 可拼接,组成大规模天线阵面

· 集成温度实时监测、开机自检功能

· 体积更小、集成度更高、成本更低

产品详情

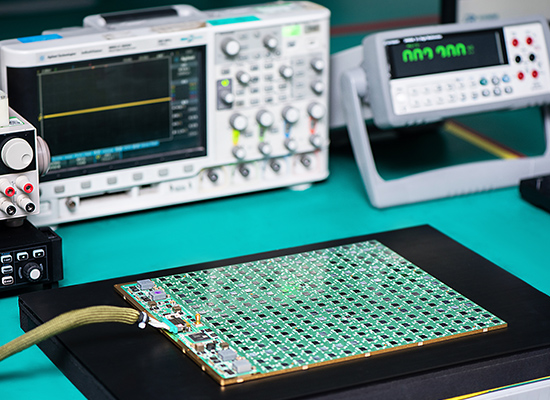

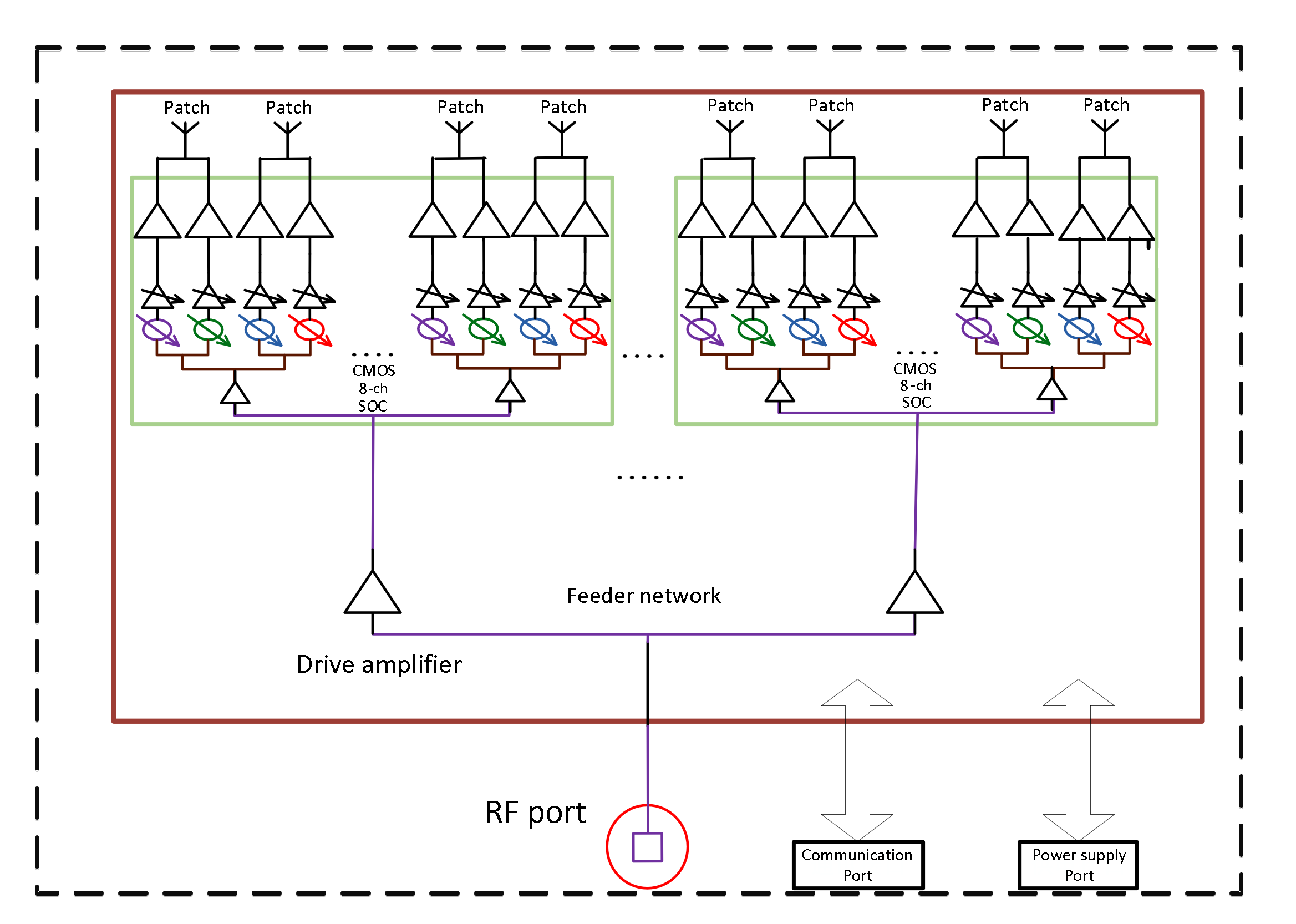

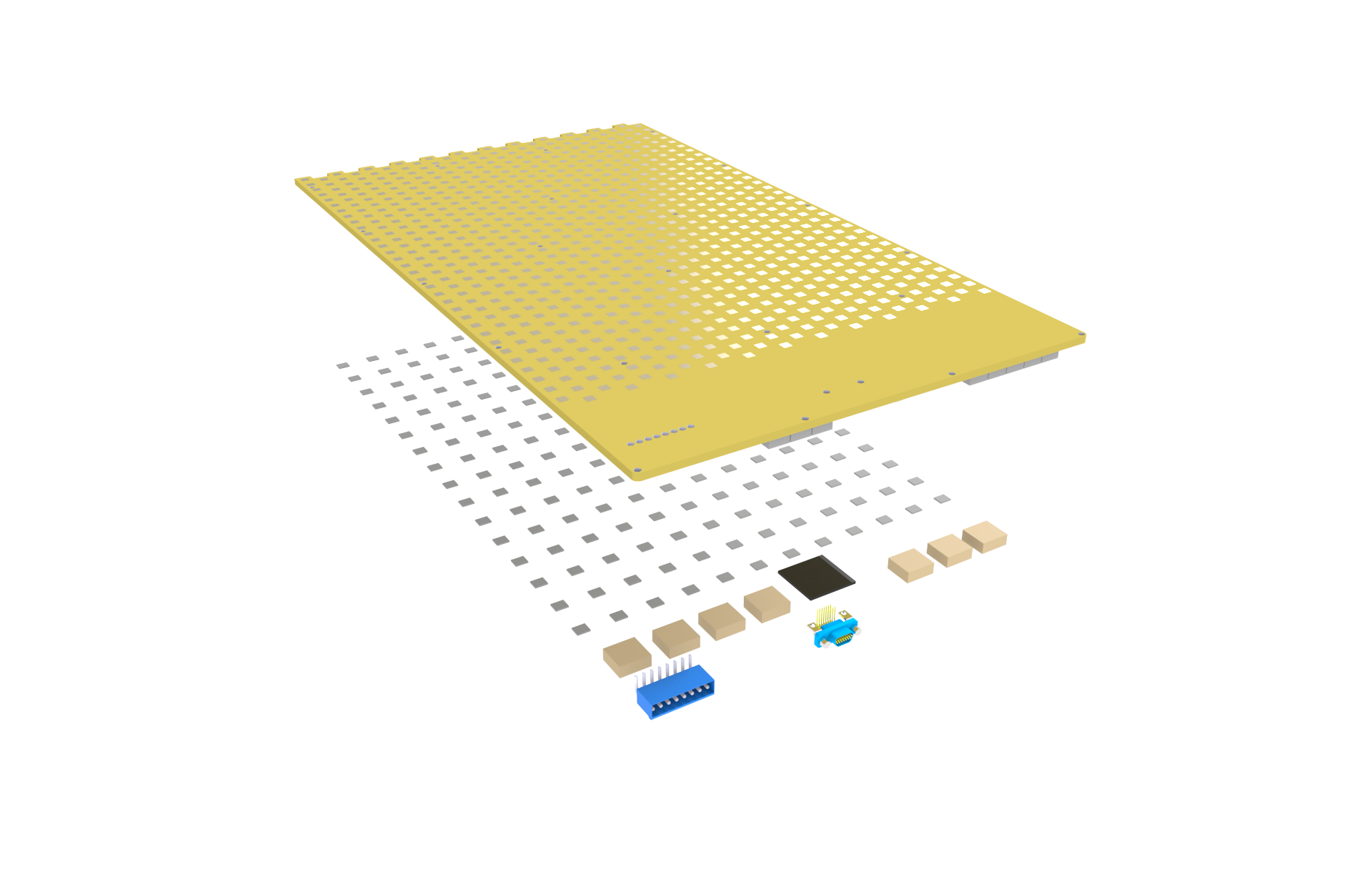

KU768T工作在Ku频段,在一块印制电路板上集成了768个发射天线单元、128个beam former芯片、馈电网络、驱动芯片、波束控制电路、电源电路等,依托FPGA的实时计算能力,快速更改每个天线单元的信号相位与幅度,阵面所有阵元辐射的射频信号在空间合成,实时形成所需指向波束。

KU768T设计紧凑,低剖面,无需机械伺服机构,坚固耐用,能在大空域范围内进行快速指向更新。使用灵活,可由多块阵面按需进行拼接创建所需口径的相控阵天线,针对客户性能需求进行快速迭代,无需设计全新的天线。

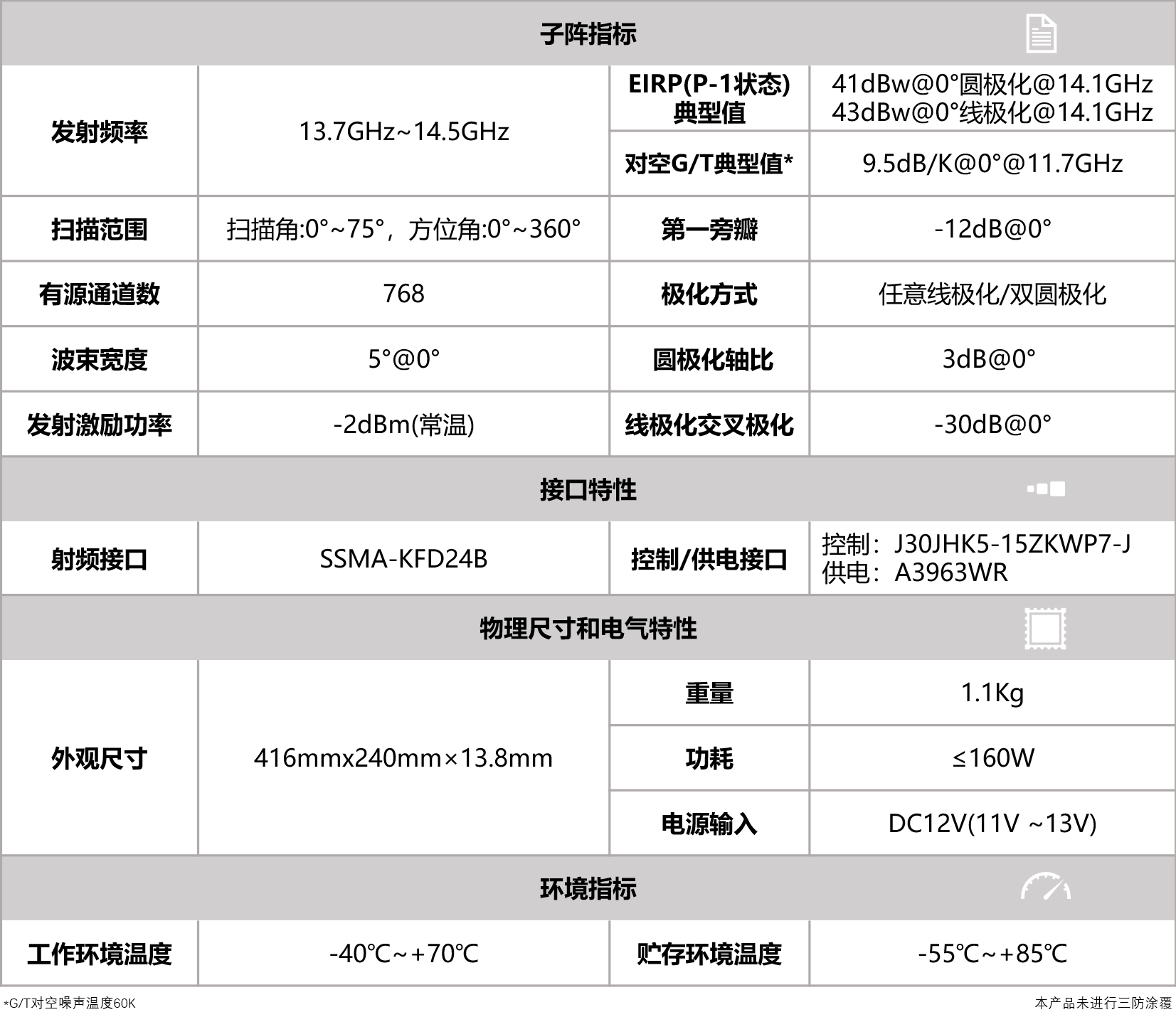

全工业级器件,工作温度范围-40℃~+85℃。支持+12V直流电压供电,P-1点功耗不大于230W。

产品详情(3)
产品详情(1)

发射KU频段卫星通信信号
