Ka频段1024阵元相控阵天线发射子阵 X·TenThu-A1024T-G3

Ka频段1024阵元相控阵天线发射子阵 X·TenThu-A1024T-G3

产品优势:

· Ka频段二维电扫有源相控阵发射天线

· 基于自主知识产权硅基beam former芯片

· 支持时分双圆极化单波束工作模式

· 阵面控制集成波束成型算法模块

· 集成温度实时监测、开机自检功能

· 体积更小、集成度更高、成本更低

· 已校准,易安装,即插即用

· 可拼接,组成大规模天线阵面

产品详情

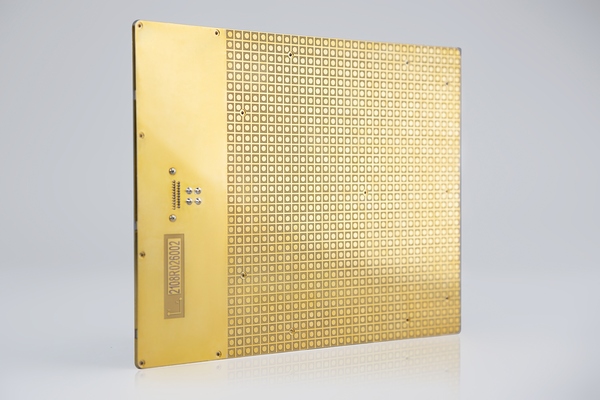

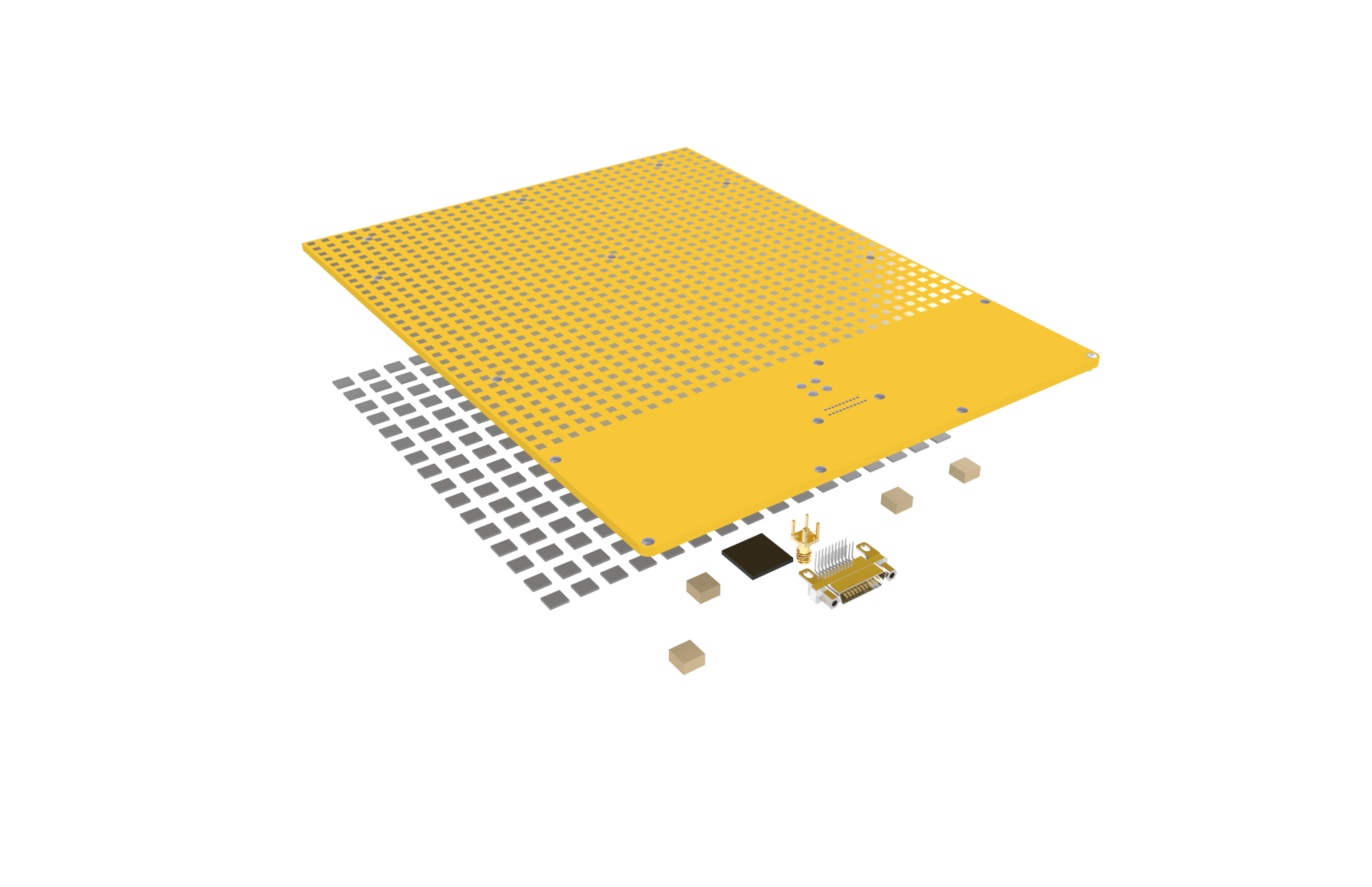

KA1024T工作在KA频段,在单块印制电路板上集成了1024个双圆极化发射天线单元、256PCS八通道硅基beam former发射芯片、馈电网络、驱动芯片、波束控制电路、电源电路等,依托FPGA的实时计算能力,快速配置每个天线单元的信号相位与幅度,阵面所有阵元辐射信号在空间合成,实时形成所需指向波束。

KA1024T结构设计紧凑,剖面极低,无需机械伺服结构,坚固耐用,能在大空域范围内进行快速波束指向切换。使用灵活,可由多块阵面按需进行拼接创建所需口径的相控阵天线,针对客户性能需求进行快速迭代,无需设计全新的天线阵面。

全工业级器件,工作温度范围-40°C~+85°C,阵面支持12V输入电压供电,常温功耗100W。

产品详情 (2)
产品详情 (3)
产品详情 (1)

发射KA频段卫星通信信号
