Ku频段8通道相控阵接收芯片 TRHJ-2011
· 频率范围：10.7GHz至12.7GHz
· 8路独立可控接收通道
· 增益：+16dB
· 输入1dB压缩点功率(IP1dB)：-30dBm
· 噪声系数:2.7dB
· 360°相位调节，6位，5.625°
· 31.5dB幅度调节：6位，0.5dB
· 集成温度传感及温度补偿功能
· 程控偏置模式
· SPI总线：4线
· 芯片功耗（静态，全通道）：0.2W
· 封装形式：WLCSP
产品详情

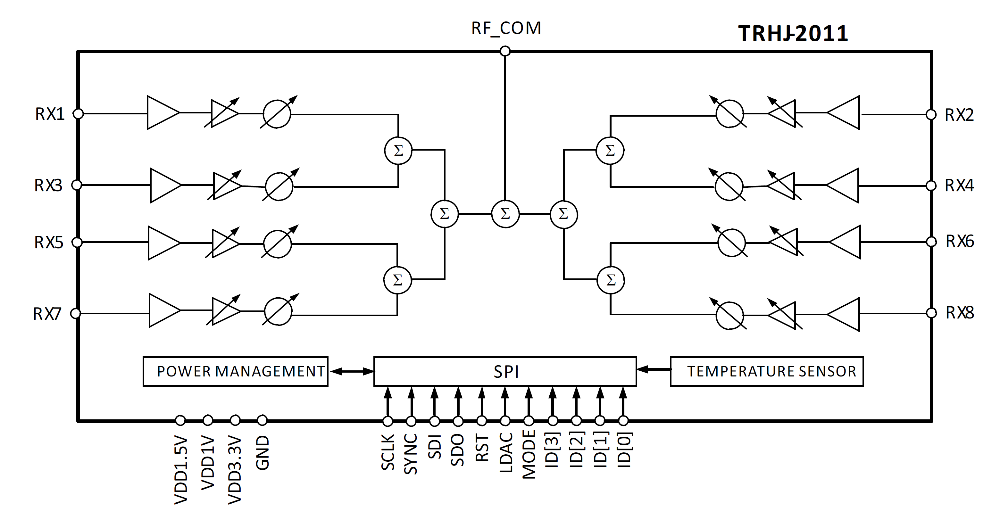

TRHJ-2011是一款工作在10.7GHz-12.7GHz的8通道接收波束赋形毫米波相控阵硅基(CMOS)芯片，输入信号通过八个接收通道，并在公共端口的RF_IO输出。该芯片提供6位相位（调节范围：360°，步进：5.625°）及 6 位幅度调节（调节范围：31.5dB，步进：0.5dB）。
该芯片采用简单的四线串口接口（SPI）进行片上寄存器控制。另外，四个地址引脚允许 SPI 在同一串行线上最多控制 16 个芯片。采用专用引脚控制可实现每个通道独立可控，同时可保证阵列 系统中所有芯片同步。
TRHJ-2011 芯片采用 WLCSP 封装，工作环境温度范围为-50℃至+85℃。
技术指标
| 型号 | TRHJ-2011 |
| 方向 | Ku卫通 |
| 频率 | 10.7-12.7 |
| 工作电压 | - |
| 尺寸 | 7.00x6.00 |
| 封装形式 | WLCSP |
| 幅度范围/步进 | - |
| 相位范围/步进 | - |
