Ku频段八通道相控阵发射芯片 TRHJ-2041

Ku频段八通道相控阵发射芯片 TRHJ-2041

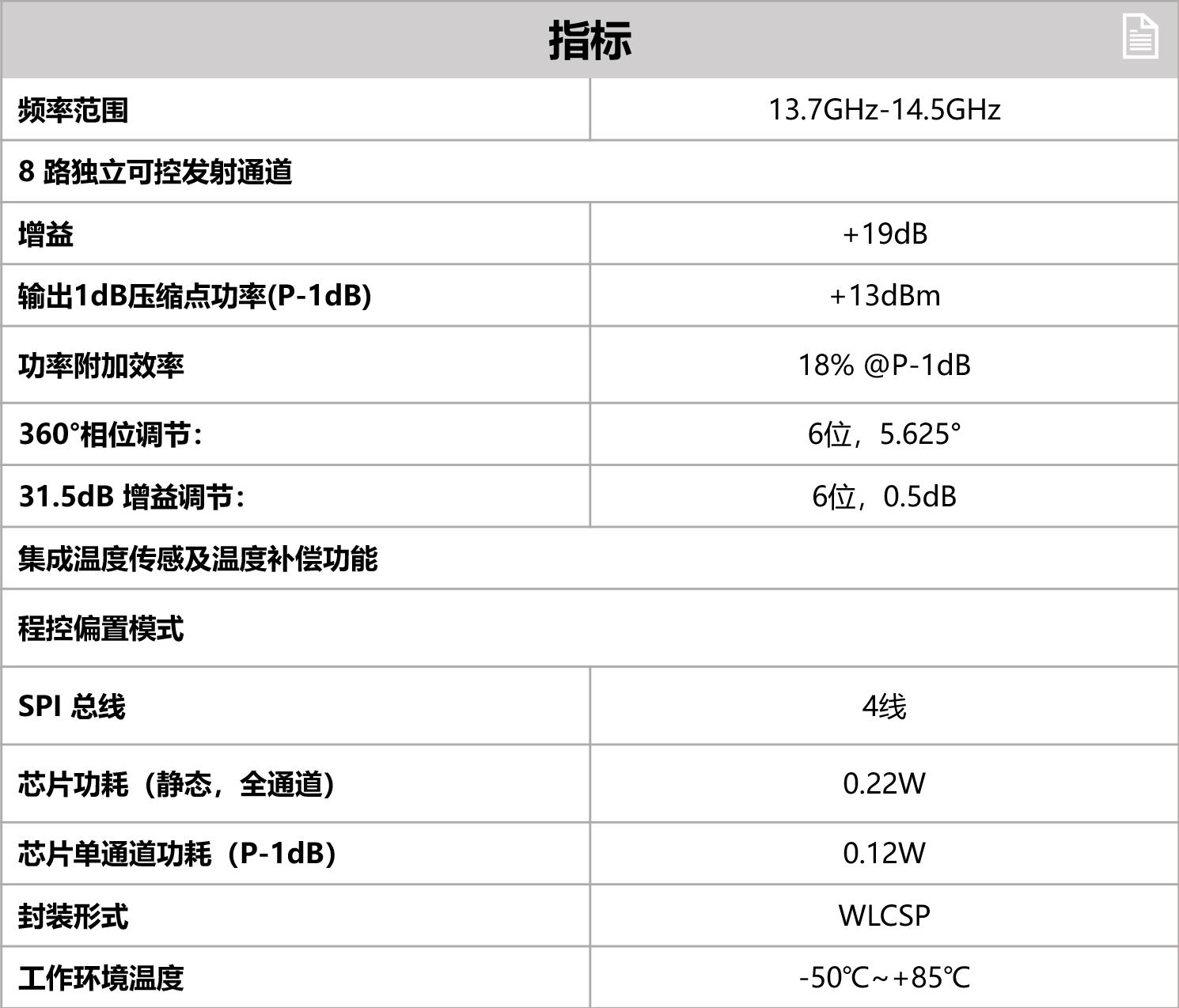

产品优势:

· 频率范围:13.7GHz-14.5GHz

· 8 路独立可控发射通道

· 增益:+19dB

· 输出 1dB 压缩点功率(P-1dB):+13dBm

· 功率附加效率:18%@P-1dB

· 360°相位调节:6位,5.625°

· 31.5dB 幅度调节:6位,0.5dB

· 集成温度传感及温度补偿功能

· 程控偏置模式

· SPI 总线:4线

· 芯片功耗(静态,全通道):0.22W

· 芯片单通道功耗(P-1dB):0.12W

· 封装形式:WLCSP

产品详情

TRHJ-2041是一款工作在13.7GHz-14.5GHz的8通道发射波束赋形相控阵硅基(CMOS)芯片,输入信号通过公共端口的RF_IO输入,经 1分8功分器分别进入八个发射通道,经过幅相调制及功率放大后输出。该芯片提供 6 位相位(调节范围:360°,步进:5.625°)及 6位幅度调节(调节范围:31.5dB,步进:0.5dB)。

该芯片采用简单的四线串口接口(SPI)进行片上寄存器控制。另外,四个地址引脚允许 SPI 在同一串行线上最多控制 16 个芯片。采用专用引脚控制可实现每个通道独立可控,同时可保证阵列系统中所有芯片同步。

TRHJ-2041芯片采用 WLCSP 封装,工作环境温度范围为-50℃至+85℃。


5432752
634524
4752378

可用于开发KU频段卫通低成本多通道发射相控阵天线
