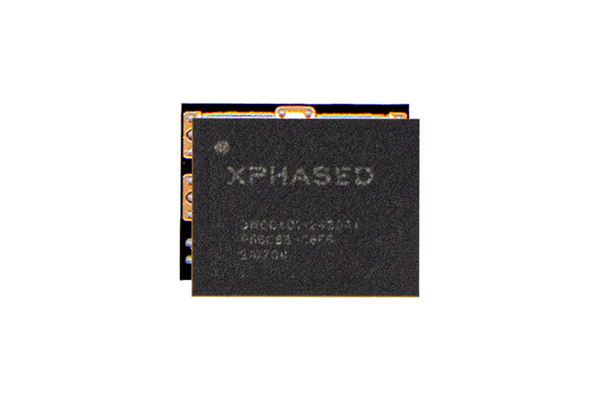

5G毫米波四通道单极化相控芯片 TRHJ-3062

产品优势：

· 工作频率范围：24.25GHz-29.5GHz

· 四路可控发射通道

· 四路可控接收通道

· 半双工发射和接收模式

· 发射功率:+17.3dBm@p-1dB

· 7-9dBm@-25dBcEVM (400MHz，64QAM)

· 发射链路增益：+21dB

· 接收链路增益：+4dB

· 接收链路噪声系数：4.7-6.1dB

· 集成功率检测器及温度传感器

· 360°相位调节；6位；5.625°

· 31.5dB幅度调节；6位；0.5dB

· 可通过四线SPI接口配置

· 静态功耗：RX0.31W

TX0.38W

· 封装形式：WLCSP

产品详情

TRHJ-3062芯片是一款集成收发四通道、工作频率范围在24.25GHz-29.5GHz的毫米波硅基(CMOS)芯片，主要用于相控阵通信系统。该芯片以半双工方式实现接收和发送模式切换。发射模式下，射频输入信号经1分4功分后进入四路发射通道。接收模式下，接收射频信号经四路接收通道后通过合路器合为一路由公共端输出。在以上两种模式下该芯片均提供6位相位调节（调节范围：360°，步进：5.625°）及6位幅度调节（调节范围：31.5dB，步进：0.5dB）

该芯片采用简单的四线串行接口（SPI）进行寄存器控制。另外,采用专用引脚控制可实现接收发射两种模式快速切换，同时可保证阵列系统中所有芯片收发同步。

TRHJ-3062为WLCSP形式封装芯片，芯片工作环境范围为：-50℃至+85℃。
